Опис:
ПАЛЬНИК ГАЗОВИЙ БЛОЧНИЙ ГГСБ -3,5
Пальники газові блочні використовуються в стаціонарних опалювальних та транспортабельних автоматизованих котельних установках. Призначається для спалювання природного газу в парових та водогрійних котлах типу ВК, НДІСТУ та інших теплопродуктивністю до 3 МВт, а також у топках теплогенераторів та зерносушарках. Комплектуються автоматикою "Альфа", "Вега", "Барс" або "Візерунок". Регулювання співвідношення «газ-повітря» здійснюється окремо.
За розташуванням газопроводу пальник має три конструктивні варіанти виконання:
- виконання 1 (ліве);
- виконання 2 (осьове);
- виконання 3 (праве).
Технічні характеристики:
Найменування показника
|
Середнє |
Низьке |
| Номінальна теплова потужність, МВт |
3,5 |
| Витрата природного газу: |
|
| - при номінальній тепловій потужності, нм3/год |
315 |
| - при мінімальній тепловій потужності, нм3/год |
68 |
| Приєднувальний тиск газу, кПа, не більше |
40 |
4 |
| Номінальний тиск газу перед пальником, кПа, не більше |
20 |
2 |
| Номінальний тиск повітря перед пальником, кПа, не більше |
1,3 |
| Номінальна довжина факела, м |
2,8 |
| Тиск у камері горіння, кПа, не більше |
1,5 |
| Потужність споживання, кВА, не більше |
5.7 |
| Маса, кг, не більше* |
150 |
| Габаритні розміри, мм, не більше* |
|
| довжина |
780 |
| ширина |
1050 |
| Напруга живлення електричного струму, В |
380/220 |
| Система запалювання – іскрова від високовольтного трансформатора |
|
| * Як арматурна група використовується блок КГР (комплект газового розведення) «Термобрест». |

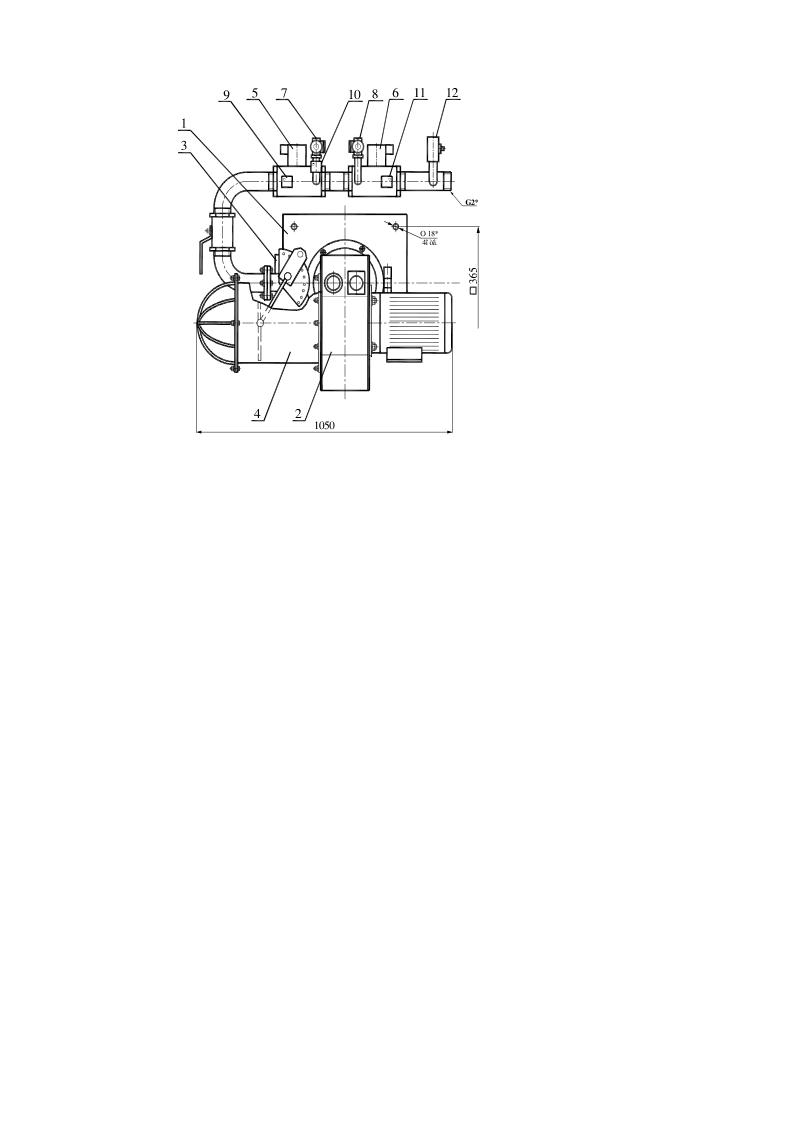

1 – корпус пальника; 2 – блок вентилятора; 3 – система пропорціонального регулювання газ-повітря; 4 – повітряна заслінка; 5 – робочий клапан; 6 - відсічний клапан; 7 – клапан продування; 8 – клапан запальника; 9 – датчик тиску газу «високо»; 10 – датчик герметичності; 11 – датчик тиску газу «низько»; 12 – триходовий кран під манометр.
