ПАЛЬНИК ГАЗОВИЙ БЛОЧНИЙ ГГСБ-1,4
Пальники газові блочні використовуються в стаціонарних опалювальних та транспортабельних автоматизованих котельних установках. Призначається для спалювання природного газу в парових та водогрійних котлах типу ВК, НДІСТУ та інших теплопродуктивністю до 3 МВт, а також у топках теплогенераторів та зерносушарках. Комплектуються автоматикою "Альфа", "Вега", "Барс" або "Візерунок". Регулювання співвідношення «газ-повітря» здійснюється окремо.
За розташуванням газопроводу пальник має три конструктивні варіанти виконання:
- виконання 1 (ліве);
- виконання 2 (осьове);
- виконання 3 (праве).
Технічні характеристики:
Найменування показника
|
Середнє |
Низьке |
| Номінальна теплова потужність, МВт |
1,4 |
| Витрата природного газу: |
|
| - при номінальній тепловій потужності, нм3/год |
140 |
| - при мінімальній тепловій потужності, нм3/год |
40 |
| Приєднувальний тиск газу, кПа, не більше |
40 |
4 |
| Номінальний тиск газу перед пальником, кПа, не більше |
20 |
2 |
| Номінальний тиск повітря перед пальником, кПа, не більше |
1,2 |
| Номінальна довжина факела, м |
1,9 |
| Тиск у камері горіння, кПа, не більше |
0,6 |
| Потужність споживання, кВА, не більше |
1.4 |
| Маса, кг, не більше* |
140 |
| Габаритні розміри, мм, не більше* |
|
| довжина |
780 |
| ширина |
900 |
| Напруга живлення електричного струму, В |
380/220 |
| Система запалювання – іскрова від високовольтного трансформатора |
|
| * Як арматурна група використовується блок КГР (комплект газової розводки) «Термобрест». |

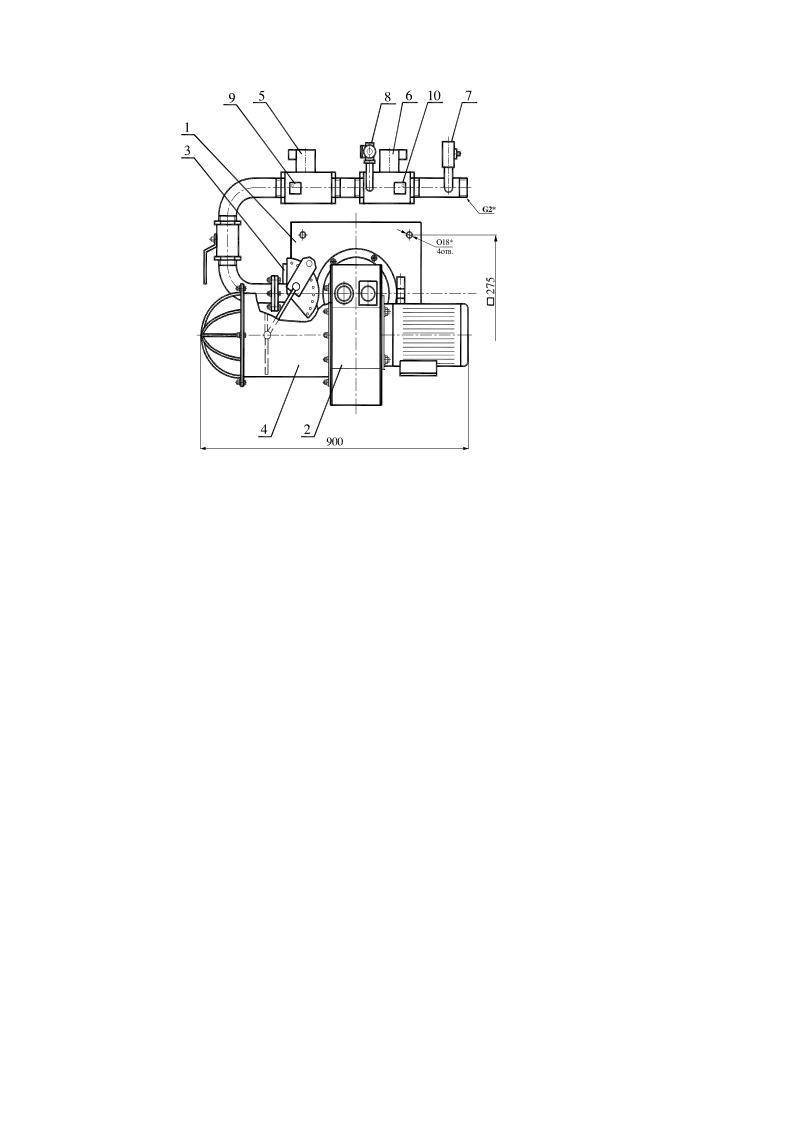

1- корпус пальника; 2 – блок вентилятора; 3 – система пропорційного регулювання газ-повітря; 4 – повітряна заслінка; 5 – робочий клапан; 6 – відсічний клапан; 7 – триходовий кран для манометра; 8 – клапан запальника; 9 - датчик тиску газу «високо»; 10 - датчик тиску газу «низько».
